想象一下，在制造一枚纳米级芯片时，一粒微尘或细菌就能引发短路、腐蚀或性能故障，导致巨额的损失。这正是精密电子行业面临的严峻挑战——从半导体制造到微型传感器组装，无菌操作不再是奢侈品，而是生存之本。随着技术向更小、更精密的维度迈进，污染控制成为核心议题。这时，生物洁净工作台悄然登场，不仅是医疗和生物实验室的标配，更在电子领域掀起一场革命。通过提供无尘环境和无菌操作空间，这些工作台正帮助企业规避风险、提升良率，推动行业向更高可靠性迈进。

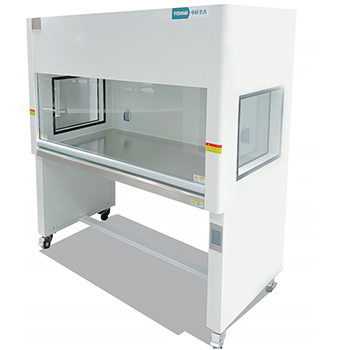

生物洁净工作台的核心原理在于其空气过滤系统。利用HEPA高效过滤器，能捕捉99.97%以上的0.3微米颗粒物，包括灰尘、微生物和化学污染物。空气以层流方式流动，确保工作区始终处于正压状态，防止外部污染物侵入。这种设计源于生物安全标准，但无缝适配了精密电子行业的需求。毕竟，电子元件如晶圆或电路板，对静电释放和微粒污染极度敏感。一粒尘埃可能引发氧化或短路，而细菌滋生则加速金属腐蚀，缩短产品寿命。在半导体工厂或电子组装线上，引入生物洁净工作台，相当于为关键工序加装“无菌屏障”，显著降低废品率。

在精密电子行业，无菌操作的应用场景日益广泛。例如，在芯片封装过程中，微小的焊点或导线连接需在超净环境中完成。传统洁净室虽能控制大颗粒，但难以消除微生物威胁——细菌代谢物可能腐蚀金线或硅基材料。生物洁净工作台填补了这一空白，可部署在局部工作站，如点胶、焊接或测试环节。通过定向气流和紫外线消毒选项，操作员能安全处理敏感组件，避免人体皮屑或呼出物污染。全球领先企业如台积电或三星，已将其整合到高精度生产线中，报告显示良率提升高达15%。这不仅是技术升级，更是成本优化：减少返工和召回，意味着每台设备节省数万美元。

那么，生物洁净工作台如何具体赋能无菌操作？关键在于其模块化设计和实时监控功能。工作台通常配备传感器，实时监测空气质量、湿度和粒子计数，数据可集成到工厂的MES系统（制造执行系统）中。这允许企业动态调整参数，适应不同产品需求——比如，在制造医疗电子设备时，需更严格的生物洁净级别（如ISO Class 5）。同时，工作台的人机工程学设计减少了操作疲劳，提升效率。一个典型案例是柔性电路板生产：工人使用生物洁净工作台进行微焊接，避免了传统环境中常见的氧化缺陷，产品寿命延长30%以上。这种无缝集成，让污染控制从被动防御转向主动保障。

当然，部署生物洁净工作台也需考量成本与培训。初期投资包括设备采购和定期维护（如过滤器更换），但长远看，其ROI（投资回报率）远超传统方法。培训操作员遵循无菌协议至关重要——例如，穿戴防静电服、规范手势以减少气流扰动。许多企业结合风险评估工具，优先在高价值工序如光刻或封装测试中应用，最大化效益。行业标准如ISO 14644为实施提供框架，确保兼容全球供应链。

总之，生物洁净工作台正重塑精密电子行业的竞争格局。它不仅是工具，更是战略资产，驱动创新与可靠性提升。随着5G、物联网和AI芯片的爆发，对无菌操作的需求只会加剧——未来工厂的核心，或许就藏在这张不起眼的台面之下。
