一分钟带你了解制药用GMP器具清洗干燥机选型指南
在制药行业，器具清洗干燥是保障药品质量、规避交叉污染的核心环节，直接契合《药品生产质量管理规范》中“设备清洁与存放”的强制性要求。GMP器具清洗干燥机作为自动化清洗的核心设备，其选型需严格遵循合规性、安全性、有效性、可验证性四大原则，同时匹配生产规模、器具类型、洁净区等级等实际场景。
中科圣杰（深圳）科技集团有限公司深耕洁净灭菌环境设备领域，其研发的GMP器具清洗干燥机严格对标中国GMP、美国FDA、欧盟cGMP及ISO 14644-1标准，满足数据完整性要求，为制药企业提供合规、高效、可追溯的器具清洗解决方案。
本指南结合行业法规、技术参数与中科圣杰产品特性，从法规合规、核心性能、结构设计、控制系统、验证支持、场景适配、成本与服务等维度，全面梳理选型要点，为制药企业提供科学、严谨的选型参考。
国内法规
《药品生产质量管理规范（2010年修订）》（第四节“使用和清洁”明确设备清洁需可重现、可追溯，清洁后器具需干燥存放）；GB/T 36036-2018《制药机械（设备）清洗、灭菌验证导则》；GB/Z 42344-2023《制药机械（设备）计算机化系统验证指南》。
国际标准
美国FDA 21 CFR Part 11（电子数据与电子签名合规）；欧盟cGMP Annex 1（无菌药品生产洁净要求）；ISO 14644-1（洁净室等级标准）；GAMP5（自动化系统数据完整性规范）。
行业准则
ISPE基准指南（调试与确认）；制药行业污染控制策略（CCS）相关要求。
01
清洗能力：无死角、可量化
喷淋系统核心参数
制药用GMP器具清洗干燥机
喷淋压力
0.5-2bar可调，高压段（1.5-2bar）适配重油污、顽固残留器具，低压段（0.5-1bar）适配精密玻璃器皿，避免损伤。
喷淋结构
采用360°旋转喷臂+注射式喷头组合，喷臂转速≥10r/min，喷头布局无盲区，覆盖腔体顶部、侧壁、底部及器具内外表面，杜绝清洗死角。
水温控制
常温-95℃可调，95℃热水可实现热力消毒，符合GMP对器具消毒的基本要求，适配耐热器具（金属、硬质玻璃）；40-60℃适配精密玻璃、塑料制品。
02
干燥能力：低露点、防返潮
干燥温度与方式
标配80-120℃高温热风干燥，120℃持续20分钟可杀灭99.99%细菌芽孢，兼顾干燥与杀菌；可选低露点干燥（露点≤-40℃），适配南方高湿度地区或高洁净区（A级/B级），干燥后器具返潮率≤0.3%，防潮期延长至72小时。
热风循环系统
采用闭环热风循环+高效过滤器（H14级），过滤效≥99.995%，避免干燥过程二次污染；风速≥2m/s，确保器具表面（含内腔、缝隙）水分快速蒸发，干燥后水分残留≤0.5%。
防返潮设计
中科圣杰设备内置除湿模块+防锈保护模块，干燥结束后自动保持腔体微正压，防止外界湿气侵入；金属器具干燥后可自动吹送微量食品级防锈剂（符合FDA标准），延长使用寿命。
03
水质适配：纯水洗、无二次污染
进水兼容性
支持纯化水（电导率≤3μS/cm）、注射用水（电导率≤1.3μS/cm）接入，适配不同洁净等级器具清洗需求。
多级过滤系统
标配三级过滤（5μm+1μm+0.22μm），可过滤水中微粒、微生物，防止喷头堵塞与器具二次污染；可选TOC在线监测模块，实时监控清洗水总有机碳含量，确保无有机物残留。
01
材质选择：316L不锈钢为核心
腔体、内胆、喷臂、喷头、管路等直接接触器具与水的部件，必须采用316L不锈钢（耐酸碱、耐腐蚀、易钝化），表面粗糙度Ra≤0.8μm，镜面抛光处理，无死角、无积污区。设备外壳可采用304不锈钢，兼顾成本与防腐需求；密封件采用食品级硅橡胶/PTFE，耐高温（-20℃~150℃）、耐酸碱，无析出、不污染器具。
02
腔体与门体设计：密封严、易操作
腔体结构：圆角过渡设计（无直角、无焊缝死角），内部无凸起、无凹槽，便于清洁与排水；底部倾斜≥3°，配排水口，确保清洗废水完全排出，无积水残留。

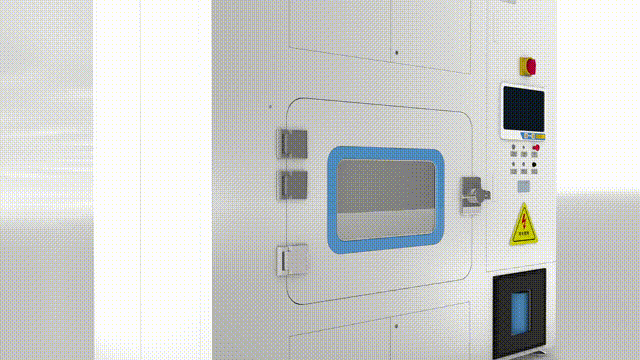

门体设计：可选单门（洁净区/非洁净区通用）、双门（直通式，分隔洁净区与非洁净区），双门互锁设计，防止交叉污染；门体密封采用双层硅胶条，承压≥0.3MPa，无泄漏；配透明观察窗（钢化玻璃+防爆膜），可实时观察清洗过程。
03
管路与焊接工艺：无残留、可钝化
管路采用316L卫生级快装管路，内壁抛光Ra≤0.8μm，无盲管、无死角；焊接采用全自动氩弧焊，焊缝平整光滑，无气孔、无裂纹，可通过内窥镜检查。所有管路支持酸洗钝化处理，钝化后表面形成致密氧化膜，防止生锈与杂质析出，符合GMP对设备表面的清洁要求。
04
机架与布局：稳固、易维护
01

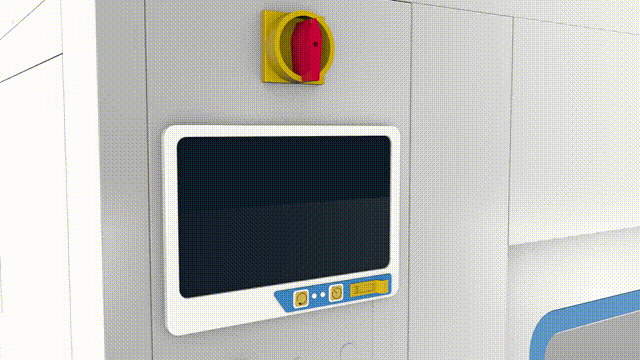

核心控制单元：PLC+触摸屏
采用西门子/三菱PLC智能控制系统，配10英寸工业触摸屏，操作界面简洁直观，支持中文/英文双语切换；具备三级权限管理（操作员/管理员/工程师），权限分级明确，防止误操作与权限滥用，符合GMP对人员操作管控的要求。
02
数据完整性与审计追踪
参数实时监控
全程监控温度、压力、时间、水位、转速等关键参数，实时显示数据曲线，异常时自动报警并停机。
审计追踪功能
自动记录所有操作行为（程序调用、参数修改、启停记录、报警信息），记录内容含操作人、时间、内容、设备状态，数据不可篡改、不可删除，符合FDA 21 CFR Part 11与GAMP5数据完整性要求。
数据存储与导出
内置大容量存储（≥1年数据存储），支持USB导出、网络远程传输，导出格式为PDF/Excel，便于归档与GMP检查追溯。
03
安全联锁与报警系统：防风险、保安全
标配多重安全联锁：门体未关严→设备无法启动；高温状态→门体无法打开；压力异常→自动泄压并报警；水位不足→自动补水并暂停程序。 报警类型含声光报警+屏幕文字提示，报警记录自动存储，便于故障排查与风险追溯，规避操作安全事故。
设计确认（DQ）：设备设计方案、技术图纸、材质证明、标准符合性声明。 安装确认（IQ）：安装手册、设备清单、部件合格证、安装调试记录。 运行确认（OQ）：设备性能测试方案、参数校准记录、功能测试报告。 性能确认（PQ）：清洗效果验证方案（TOC/电导率/目视检查）、干燥效果验证方案、负载测试报告。 材质与合规证明：316L不锈钢材质证书、密封件FDA认证、过滤器完整性测试报告、GMP/ cGMP符合性声明。
玻璃器皿（容量瓶、培养皿、进样小瓶）：选小型腔体（200-500L）+多层清洗架+低压喷淋+低温干燥（80℃），避免玻璃破损；单次可清洗600个进样小瓶，适配实验室与小批量生产。 胶塞/铝盖：选中大型腔体（500-1000L）+高压喷淋（1.5-2bar）+95℃热力消毒+120℃高温干燥，去除胶塞硅油与残留杂质；配专用胶塞清洗筐，清洗无死角。 金属器具（反应釜配件、搅拌桨、不锈钢管道）：选大型腔体（1000-1500L）+高压喷淋+高温干燥+防锈模块，兼顾清洗、杀菌与防锈；干燥温度可达120℃，适配抗生素、原料药厂。 精密器具（注射器、滤芯、无菌连接件）：选小型腔体+低压喷淋+纯化水清洗+低露点干燥，避免损伤精密部件；配H14级过滤器，确保清洗后无菌无残留。
中科圣杰集团优势
制药用GMP器具清洗干燥机
验证支持
供应商需提供专业验证团队，协助企业完成DQ/IQ/OQ/PQ验证，解决GMP检查相关问题；中科圣杰提供1对1验证技术支持。
安装与培训
提供上门安装调试+操作人员培训（操作、维护、故障排查），确保设备快速投入使用。
售后响应
选择本地化服务供应商，中科圣杰总部位于深圳，在全国设多个服务网点，24小时售后响应，48小时上门维修，保障设备连续运行。
备件供应
核心部件（PLC、泵体、过滤器）常备库存，确保备件快速供应，减少停机时间。
