无菌灌装线、冻干机及多工位A级层流罩定制方案详解
无菌制药灌装、冻干进出料、轧盖、胶塞暂存、无菌转运、称量分装等高风险工位，必须依靠稳定可控的 A 级（ISO5 / 百级）垂直单向流隔绝微粒与微生物污染。
中科圣杰深耕高端洁净灭菌领域十余年，依托自有钣金加工、过滤器自研、自动化控制系统研发产能，针对制药全流程差异化工位，推出模块化、一体化、可对接联动、全流程验证配套的非标 A 级层流罩定制体系，覆盖灌装主线、冻干机接驳、轧盖工位、器具卸载、无菌转运、负压称量等全场景，解决传统层流罩涡流乱流、漏风泄压、设备对接污染、灭菌兼容性差、数据无法溯源等行业痛点，适配新建车间、老产线改造、冻干灌装一体化产线升级各类需求。

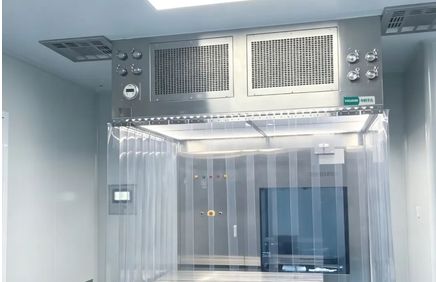

中科圣杰核心通用结构配置
A级层流罩
主体结构
箱体：SUS316L 镜面不锈钢（高湿、频繁 VHP 灭菌工位）/SUS304 不锈钢，一体折弯满焊成型，内壁圆角 R≥5mm，内壁粗糙度 Ra≤0.6μm，无拼接死角、不打玻璃胶，杜绝积尘积菌；
框架：加厚铝合金承重骨架，分为吊顶悬挂式、落地支架式、移动式脚轮式、刚性对接式4 种基础安装形式。
过滤送风系统
初效滤网 + 静压均压仓 + 双层导流板 + 聚酯均流膜 + H14 液槽密封高效过滤器，V 型密褶滤片提升 3 倍过滤面积，杜绝边角涡流；标配独立 PAO 气溶胶检漏口、过滤器前后压差监测接口。
动力系统
静音 EC 变频风机，4~20mA/Modbus-RTU 通讯，滤网堵塞自动补偿风量，长期运行恒温降噪，适配车间 24h 连续生产。
适用工位：预灌封灌装、西林瓶灌装、水针灌装、粉针灌装、灌装机头、胶塞加料区、敞口瓶输送轨道、灌装 - 轧盖衔接通道，多集中于B 级背景下 A 级环境。
整体模块化长条层流
采用多 FFU 模组无缝拼接一体化层流棚，整体全覆盖灌装机头、瓶身输送线、胶塞桶放置区，禁止设备一半在层流内、一半在外；设备侧壁与层流围挡预留 150mm 清洁检修间隙，便于 CIP/SIP 管路布置与日常擦拭消毒。
气流优化设计
全顶面满铺 H14 过滤器 + 双层均流膜，垂直单向流直压瓶口，CFD 仿真模拟人员伸手、换塞、卡瓶等极端工况，消除手部扰流；灌装两侧加装柔性防静电透明围挡，下半段留 120mm 气幕出风口，下沉气流形成侧向气幕，隔绝 B 级乱流侵入。
RABS 密闭升级方案
开放式层流升级限制性进入屏障系统：四面加高不锈钢围挡，仅预留无菌硅橡胶手套操作口、RTP 快速物料传递口；腔体内部相对拓展层流 + 5Pa 正压，全程减少人员直接干预，动态微生物风险大幅降级，可直接写入 CCS 污染控制文件。
联动配套
层流控制系统与灌装机 PLC 联动，启停同步；灌装停机低速稳压运行，维持 A 级环境不中断；轨道下方配套低位回风槽，及时收集掉落胶塞、药粉，避免扬尘二次飘散。

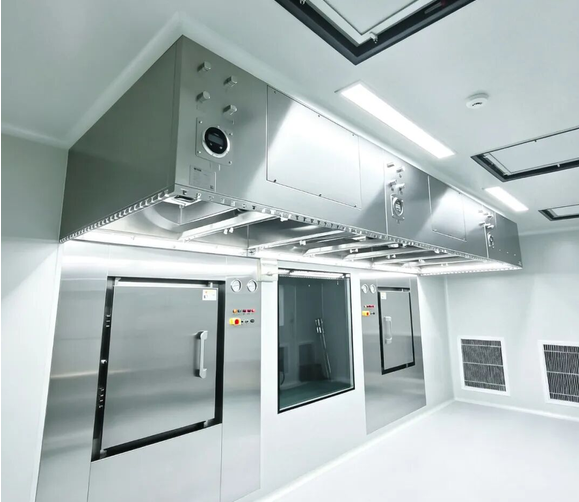

刚性气密对接结构
根据冻干机厂家型号定制法兰一体化接驳层流舱，与冻干门采用硅橡胶气密圈锁紧对接，无空隙、无死角；舱体可伸缩微调，适配冻干机开门行程，开门瞬间层流气流瞬时增压，形成密闭空气屏障，隔绝外界污染空气侵入腔体。
低温防凝露专项设计
风机与静压仓做保温隔热处理，内壁加装恒温伴热，杜绝冻干低温环境水汽凝结滴水污染药瓶；过滤器选用耐低温耐 VHP 专用玻纤滤料，-10℃~60℃工况性能稳定不衰减。
双通道分层设计
上层：洁净转运通道，全程 A 级单向流保护半加塞药瓶；
下层：回风消杀通道，集成小型 VHP 雾化接口，可与冻干机腔体联动同步原位灭菌，实现整条冻干 - 灌装链路无菌闭环。
自动化适配
可搭配自动进出料机械手，层流内部预留机械手通行窗口，窗口随机械手运动自动形成局部气幕，不破坏整体单向流；独立压差连锁，冻干门未闭合时自动提升舱内风压。
1. 无菌器具卸载层流罩 灭菌柜出料口专属层流，独立密闭腔体，防止灭菌后器具转运二次污染；配置 VHP 接口、双门互锁，可作为灭菌柜与洁净区中间缓冲。 2. 胶塞 / 铝盖暂存层流罩 小型独立层流单元，风速适度下调至 0.38~0.42m/s，气流柔和不吹落胶塞，四面围挡加高，物料全程处于送风范围内。 3. 负压称量室配套层流罩 称量罩顶部强化层流送风，配合底部负压排风，实现局部 A 级洁净 + 粉尘定向收集，适配原料药、高活性药物称量，防止药品交叉污染、人员吸入药尘。 4. 转运通道长条层流罩 灌装、冻干、轧盖之间长线转运，模块化自由拼接，可后期按需加长扩展，吊顶轻量化设计，不占用地面生产空间。
中科圣杰为每套定制层流罩配套全套验证文件包：
设计阶段：URS 用户需求； 出厂阶段：PAO 过滤器检漏、烟雾气流可视化测试、风速均匀性检测、气密性检测出厂报告； 现场阶段：IQ 安装确认、OQ 运行确认、PQ 性能确认全套模板与现场调试； 售后：上门检漏校准、过滤器更换运维、洁净区整改优化长期技术支持。
