风淋传递箱操作流程与维护保养
风淋传递箱（风淋传递窗、动态吹淋传递箱）是洁净室体系专用物料气锁隔离设备，属于动态净化型传递装置，区别于无吹风功能的普通静态传递窗。设备集成高压循环风淋、多级空气过滤、双门互锁、密闭消杀模块，可在跨洁净等级区域转运小件物料时，同步完成物料表面除尘、阻断两区气流互通，稳定洁净区压差，降低微粒、微生物交叉污染风险。
箱体结构
冷轧钢板静电喷塑：成本低，适用于电子、普通食品干燥车间；SUS304/SUS316L不锈钢：GMP强制推荐，内壁、工作台统一不锈钢，圆弧转角R≥20mm，无积尘死角，耐酒精、过氧化氢消毒腐蚀，无菌制药、生物实验室必须选用316L材质。
风淋循环系统（核心除尘单元）
高压离心风机：低噪节能型，提供循环风压，保障喷嘴出口风速达标；
可调不锈钢喷嘴：箱体内壁四周多方位布置，角度360°可调，实现物料全包裹吹扫，无清洁盲区；
循环风道：底部回风通道，含初效过滤收纳槽，吹落的粉尘随气流回流过滤，实现闭环循环。
多级过滤系统（洁净度保障）
遵循“粗滤前置、精滤终端”分级过滤逻辑，符合ISO 16890滤材分级标准：
初效过滤器：安装于回风入口，拦截大颗粒粉尘、纤维，保护后端高效过滤器，延长HEPA使用寿命；
高效过滤器：安装于静压箱出风口，对0.3μm尘埃粒子过滤效率≥99.995%，风淋气流全部经过HEPA过滤后吹出，箱体内部静态洁净度可达ISO5（百级）标准。
双门互锁控制系统
分为机械互锁、电子互锁两类，核心规则：两侧门无法同时开启，彻底阻断高低洁净区气流直接交换，避免洁净区正压泄压、外部污染物倒灌。
机械互锁：纯机械连杆卡扣，无需通电，故障概率低，适合防爆、无电源工况；缺点无法自动计时风淋；
电子互锁：电磁锁+PLC控制面板，配套指示灯、蜂鸣提示；单侧门开启时，另一侧电磁锁强制锁定；关门后自动启动风淋计时，吹淋完成自动解锁对侧门，支持15–60s风淋时长自定义调节。
辅助消杀模块（可选配置）
紫外线杀菌灯（UVC 254nm）：箱体内顶部安装，静态静置时开启，杀灭箱体浮游菌、表面附着微生物；标准要求灯管中心照度≥70μW/cm²；人员操作、风淋运行时强制断电，防止紫外灼伤；
臭氧消毒模块：多用于生物安全实验室、高污染废弃物传递箱，广谱杀灭芽孢、病毒，消毒后密闭静置分解，无残留；
压差表：实时监测箱体内部与洁净区、非洁净区压差，正常工况箱体保持正压10–30Pa，防止外界脏空气渗入。
循环动态净化体系

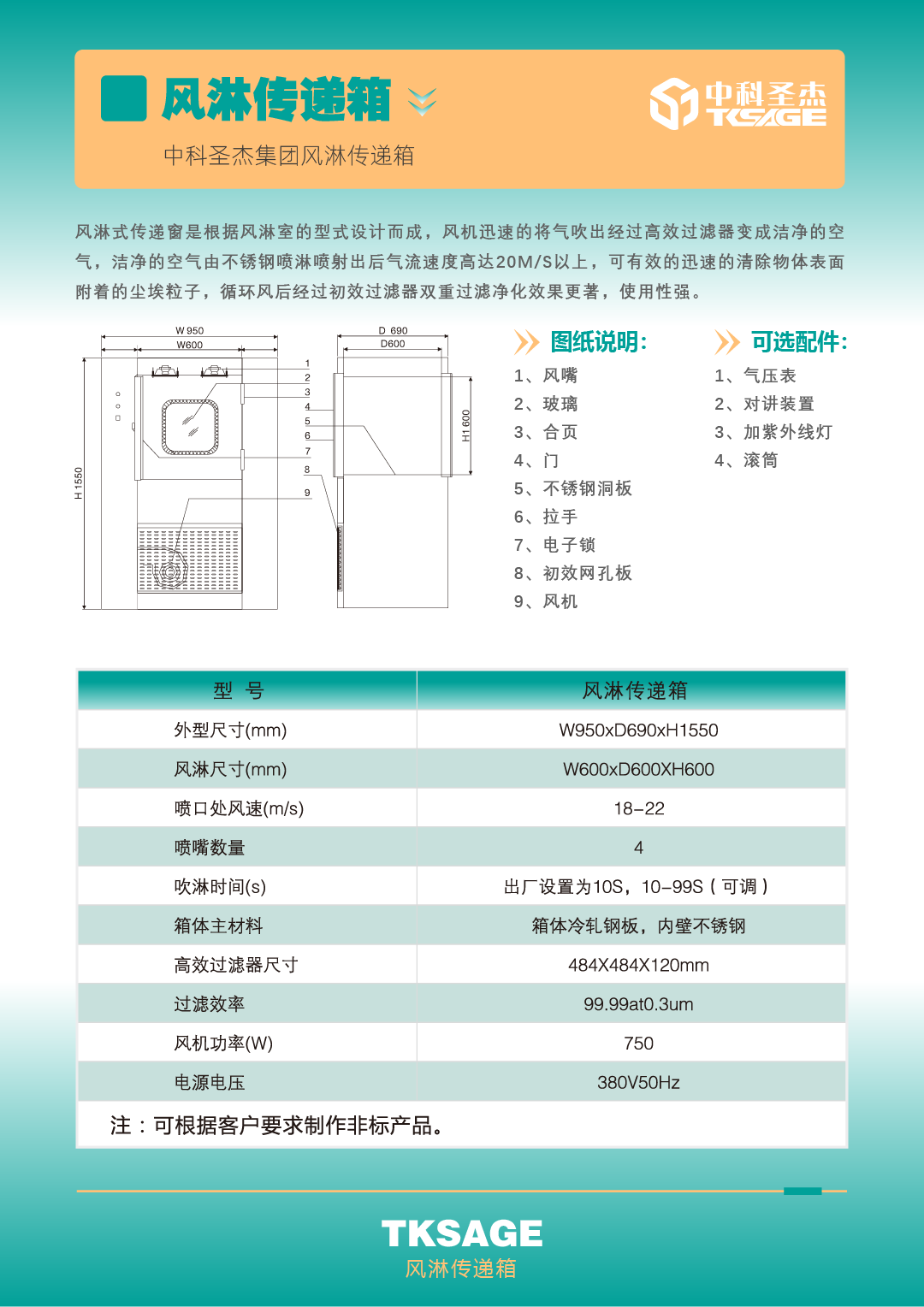

风淋传递箱
上料锁止阶段
操作人员在低洁净区（非洁净侧）打开外门，放入待转运物料，完全关闭外门；互锁系统触发，内侧洁净区门保持锁定，两区气流物理隔离；
循环过滤阶段
携带污染物的气流向下回流至底部回风，再次经过初效过滤器截留粗尘，剩余细微颗粒由HEPA高效过滤器完全拦截，洁净气流重新进入静压箱循环吹淋，形成密闭自净循环；
吹淋完成解锁阶段
达到设定吹淋时长后风机自动停机，互锁系统解锁内侧洁净门；操作人员仅可打开洁净侧门取出物料，取出后关闭内门，方可再次开启外侧门进行下一轮转运。
电子互锁风淋传递箱：通用主流，自动计时、声光提示，适配制药、电子、实验室标准化生产线； 机械互锁风淋传递箱：无电路，防爆车间、无水无电简易洁净区使用，无自动风淋，需手动启动风机； 全自动输送式风淋传递箱：配套传送带、光电感应，自动开关门、自动输送物料，适合大批量小件连续转运，自动化无尘产线专用。
确认两侧门完全关闭、互锁指示灯正常； 查看压差表数值维持10–30Pa，无压差异常； 检查紫外灯、风机、控制面板无故障报警； 物料外包装预先擦拭除尘，超大、超高、易扬尘物料禁止放入。
非洁净侧打开外门，放入物料，完全关闭外门（未关严则风淋系统不启动）； 风淋自动启动，等待设定时长全程不得触碰门体； 风淋结束风机停机，洁净侧门锁自动解锁，打开内侧门取出物料； 取出物料后立即关闭洁净内侧门，完成单次转运； 长期闲置时，关闭两侧门，开启紫外灯静态消杀30min以上。
严禁暴力撬动互锁门、同时强行开启双侧门； 风淋运行中禁止开门，防止高速气流裹挟粉尘冲入洁净区； 未包装裸露原料、易产生大量粉尘物料禁止直接放入； 紫外灯运行时禁止开启箱门，避免人员皮肤、眼睛灼伤。
风速检测（每月）：多点测试喷嘴风速，低于18m/s判定风机故障或过滤器堵塞； HEPA过滤器PAO检漏（每年）：扫描过滤器边框、滤材，泄漏超标立即更换； 压差监测（每日记录）：压差持续下降代表初效/高效过滤器积尘堵塞； 紫外强度检测（每半年）：辐照低于70μW/cm²更换灯管； 互锁功能测试（每季度）：反复开关门验证锁止可靠性，杜绝同时开门风险。
