通道式鞋底清洁机

产品概括:

该鞋底清洁机采用先进的毛刷结构技术和独特的水循环清洗技术相结合,快速清除鞋底尘粒,使用人员从设备,上通过通过鞋底即可得到有效的清洁。清洁快捷高效、节能环保。一次投入,长期使用,有效的降低了生产成本。适合安装在各种入口处,将鞋底污染物彻底隔绝在外,可靠有效地保证了企业的卫生环境质量。该鞋底清洁机主要为汽车、电子、食品、医药器械等制造企业提供鞋底污染解决方案。可根据各种不同的使用环境定制组合,更大限度的满足使用需求。智能化工作,全自动感应开关,可有效节约能源,无需专人看管,降低管理成本。


设备安全防范及事故预防:

●该设备是根据前沿技术标准及公认安全条例生产出来的。但是,使用该设备时仍然会对人身造成危险,或引起该设备和其他物品的损坏。

●必须在完好的技术状态下使用该设备,且要遵守操作说明书,按照其用途,小心且谨慎地使用。

●该设备仅适于清洁平底鞋鞋底。任何其他用法或滥用均属.于违反用途。对于使用不当造成的损害,制造商!供应商将不承担任何责任;用户本人承担其风险。

●遵守操作说明书,包括遵守生产商给出的维修建议/规.定,也是规范使用的组成部分。


二.安全提示

●请您仅执行本操作说明书中描述的操作。

●该设备适用于电压为220 V的交流电源。它必须连接到电源插座并接触地线。

●该设备不能在爆炸性气体环境中工作。

●该设备不能在高压电线附近工作。

●该设备及其零部件在工作中会发热。请勿在运行时触碰,更换耗材或拆解前需等待冷却。

●该设备上有不同的标识危险的警告提示贴签。请勿清除警告提示贴签,否则可能无法识别危险。

●其它工作职能由受过培训的专员和客服技术人员来完成。

●为确保安全,老人需在他人的陪同下小心使用本设备,小孩禁止使用本设备。

●任何人禁止在设备上玩耍、坐、卧。

●避免物品掉进鞋底清洁机,以免造成设备损坏或过滤网和水泵堵塞。

●使用时请站立,要注意避免衣服、头发、饰品等个人用品与外露的旋转部件接触。

●在设备工作时,禁止身体任何外露部位接触鞋底清洁机。设备运行调试:

●打开脚踏板,确认水位是否保持在MAX刻度处;

●设备通电后确认感应器灯是否亮起;

●遮挡一次感应器,确认设备是否能正常工作,毛刷是否正常运行;

●取消遮挡感应器,确认设备是否15秒左右后能自动停止;

●按下排水按钮,查看是否能正常排水。


设备作业前的准备工作:

确认设备是否通电;

确认水位是否保持在MAX刻度处并确认水足够干净;

确认吸水海绵是否保持在半干状态;

确认设备能正常工作


设备安装调试:

连接电源: AC 220V/50Hz。

1.确认设备、排补水是否通电:接通电源(接地线),确保漏保护插

头开关已打开;确保排补水通电正常,指示灯亮;

2.加水:打开脚踏板,注入清洁用水,水位保持在MAX刻度处;

3.设备启动方式出厂已经设置为自动感应。


设备安装调试:

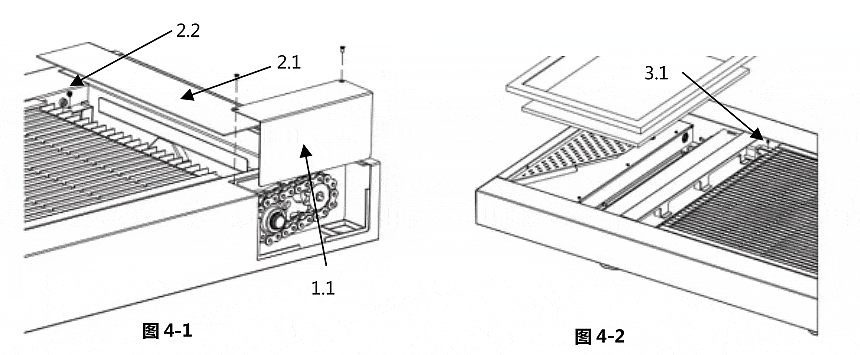

1.传动链条保养(如图3-1)

①打开传动链条检修板(1.1);

②在链条.上加注适量润滑脂。

2.传动轴轴承保养(如图3-1):

①打开传动轴盖板(2.1);

②取出加油口密封螺丝(2.2),加注适量润

滑脂后,复位加油口密封螺丝和传动轴盖

板即可。

3.从动轴轴承保养(如图3-2):

①打开脚踏板;

②取下从动轴盖板;

③退出加油口密封螺丝(3.1),加入适量润滑

脂(建议使用二硫化钼极压锂基脂)后,

复位加油口密封螺丝和从动轴盖板即可。


注意:保养周期为三个月一次,润滑脂建议使用二硫化钼极压锂基脂

警告!设备所有保养必须在断电的情况下进行


教育训练:

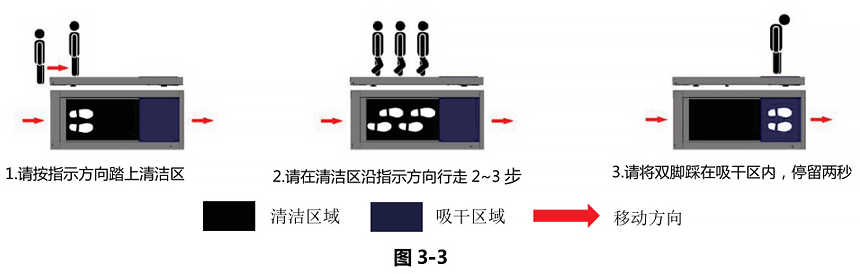

1.请参照图2-1标示的方向先后通过清洁区和吸干区。通过吸干区停留2秒,便能有效清洁鞋底。如停留时间适当增加,清

洁效果更佳。


2.清洁吸水垫

每天清洁吸水海绵一-次,清洁频率可视实际情况作调整,以保证吸水海绵的洁净和吸水效果。清洗后将吸水海绵挤干(半干状态下吸水效果最佳),以免吸水海绵损坏。如长时间不用,请将吸水海绵用塑料膜密封保存。

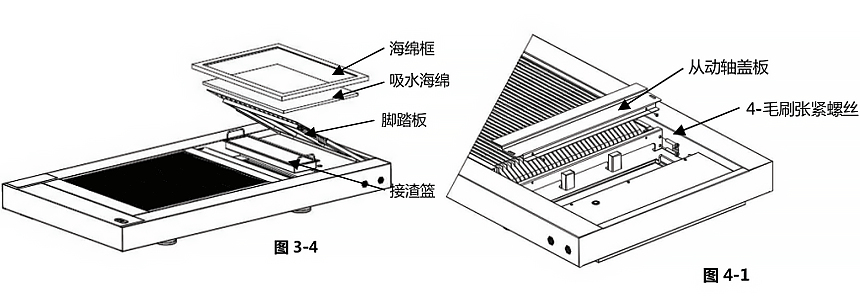

3.清洁水槽(图3-4 )

①揭开海绵框,打开脚踏板,用支撑杆支撑好脚踏板;

②提取接渣篮,在水池下面用水冲洗把网上渣子泥沙清洗干净;

③按下排水开关按钮进行排水(排水时建议搅动水槽内的水,污垢清洁更彻底);

④确认水排完后,放回接渣篮,盖上脚踏板,铺好吸水海绵及海绵框;

⑤注入清洁用水,水位保持在MAX刻度处,注水完成后可正常使用。


4.调节毛刷(图4-1 )

当设备正常运行时,毛刷不工作,则需要手动调紧毛刷张紧螺丝。

①断开设备电源,打开脚踏板,用支撑杆顶住;

②取下从动轴盖板,找到毛刷张紧螺丝,按照顺时针方向适当用力拧紧;

③注意两侧一共4个张紧螺丝都需要保持调节一致,以保证调节后设备能正常稳定工作;

④接通电源,检查毛刷是否正常工作;若毛刷仍然不工作,请按照上述步骤

调节毛刷张紧螺丝直至毛刷正常工作。
