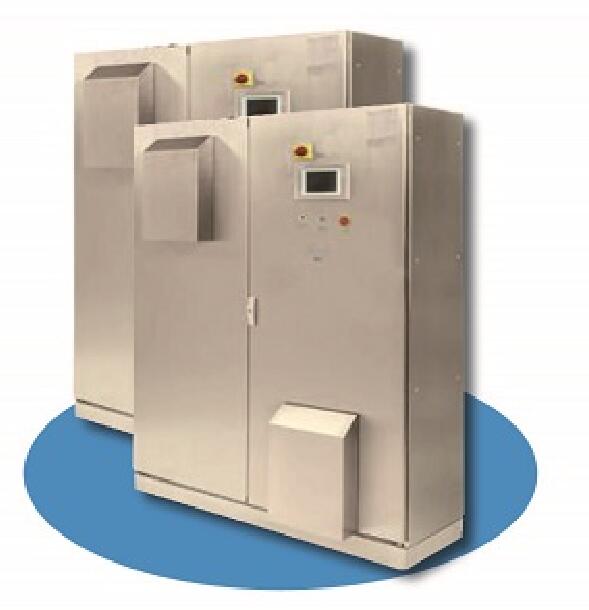

空调系统灭菌解决方案





型号TKSAGE-3000HVAC
尺寸(W*H*D)1800*2000*900mm
气化速率20-160ml/min
功率15kw
送风量100-1000cmh
灭菌时间60-360min
重量150KG

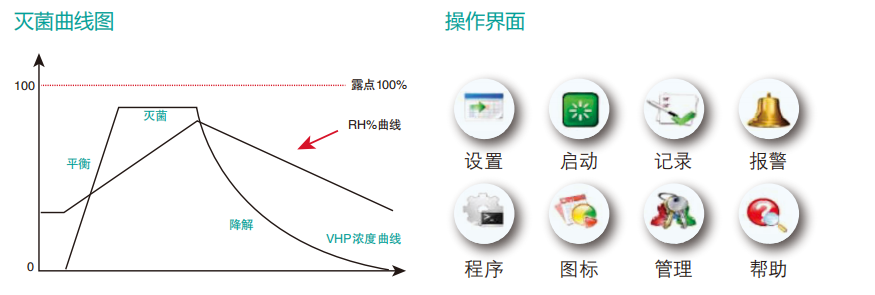

灭菌曲线图

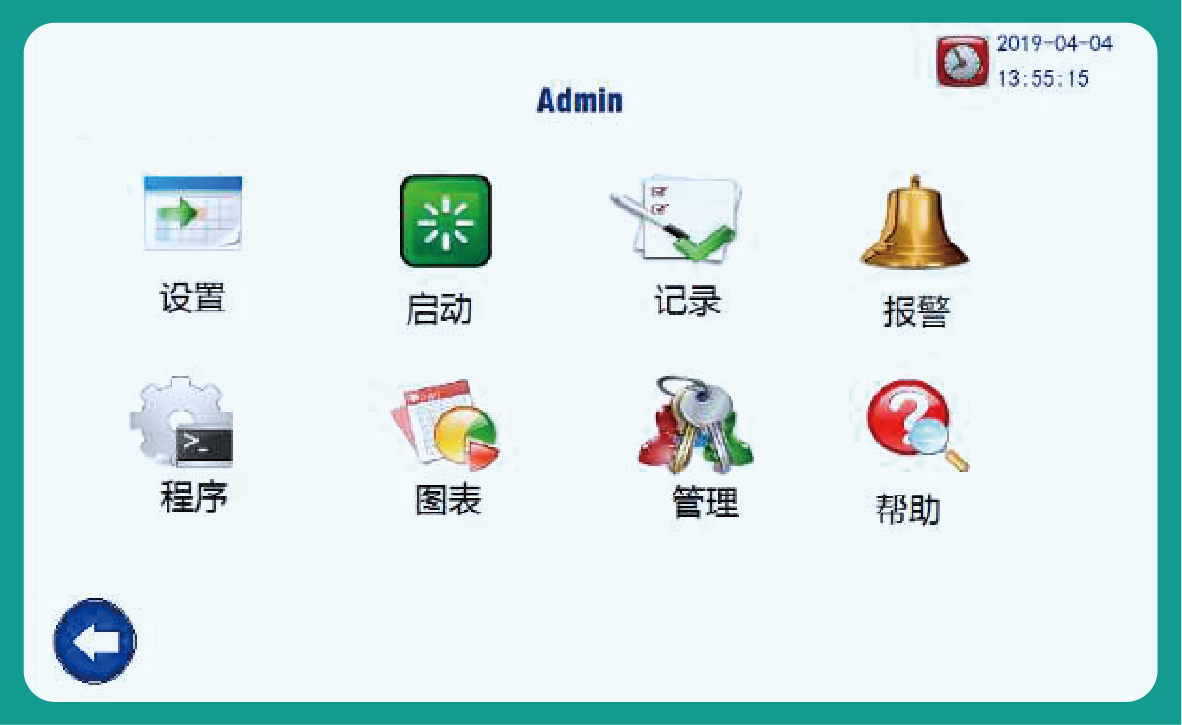

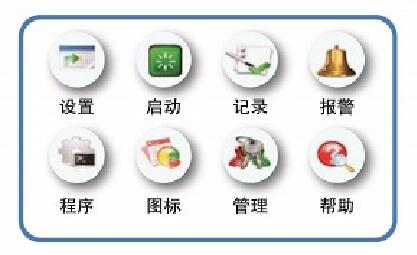

操作界面

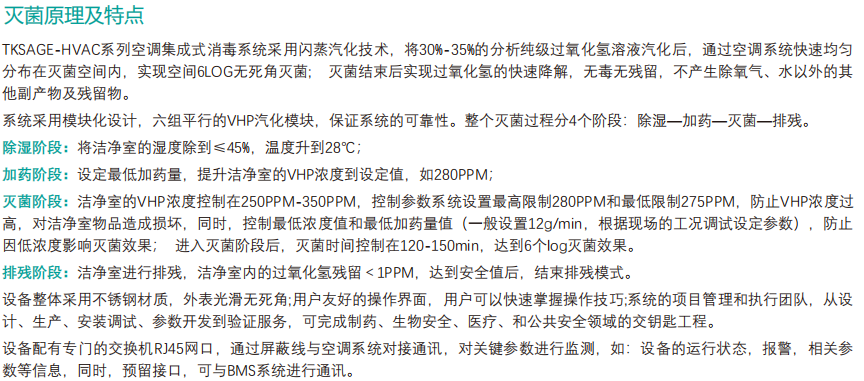

灭菌原理及特点

TKSAGE- -HVAC系列VHP灭菌器采用闪蒸汽化技术,将30%-35%的双氧水汽化后通过空调系统快速均匀分布在灭菌空间内,实现空间6L0G无死角灭菌;灭菌结束后实现过氧化氢的快速降解,无毒无残留。系统采用模块化设计,四组平行的VHP发生模块保证系统的可靠性;灭菌过程采用饱和度和露点控制,保证过氧化氢的沙化状态。设备整体采用不锈钢材质,外表光滑无死角;用户友好的操作界面,用户可以快速掌握操作技巧;系统的项目管理和执行团队,从设计、生产、安装调试、参数开发到验证服务,可完成制药、生物安全、医疗、和公共安全领域的交钥匙工程。

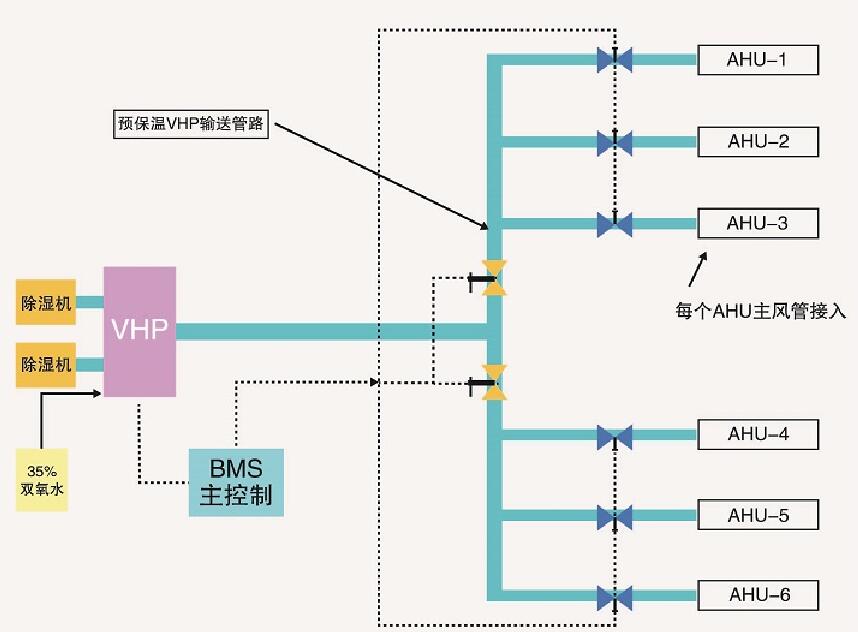

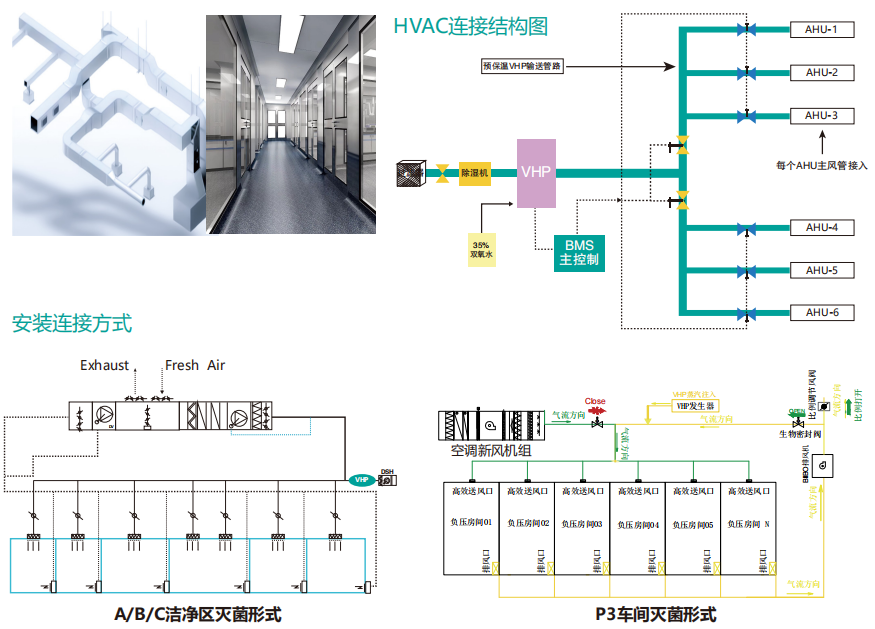

HVAC连接结构图

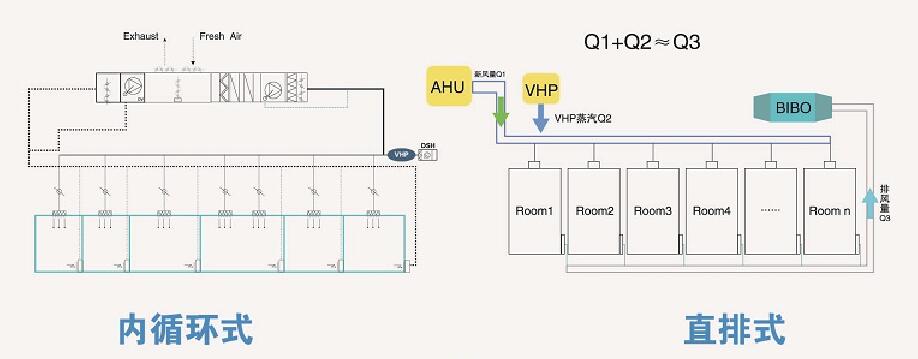

安装连接方式

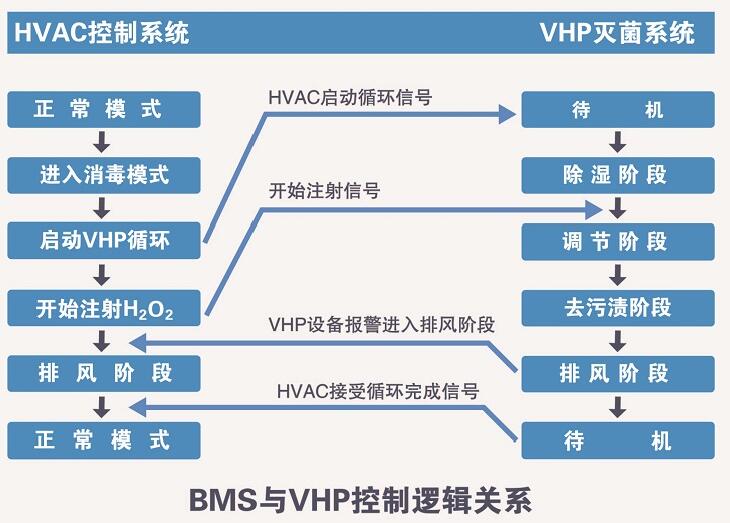

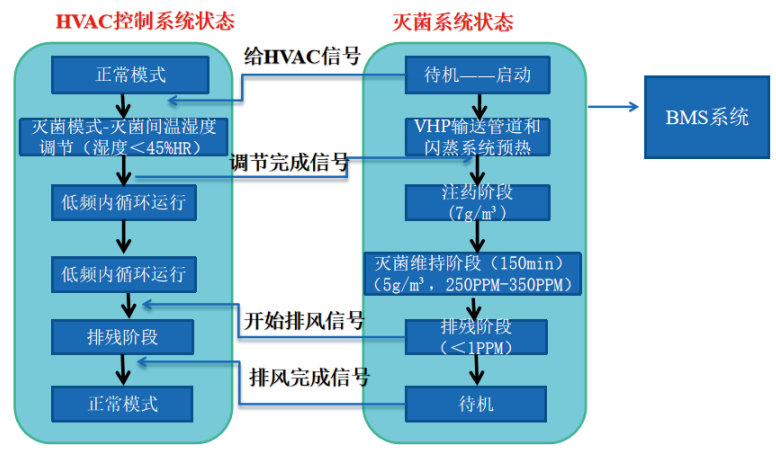

HVAC灭菌系统控制逻辑

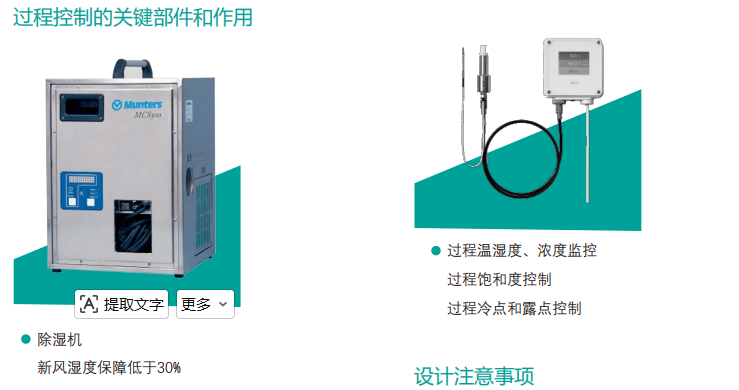

过程控制的关键部件和作用


设计注意事项

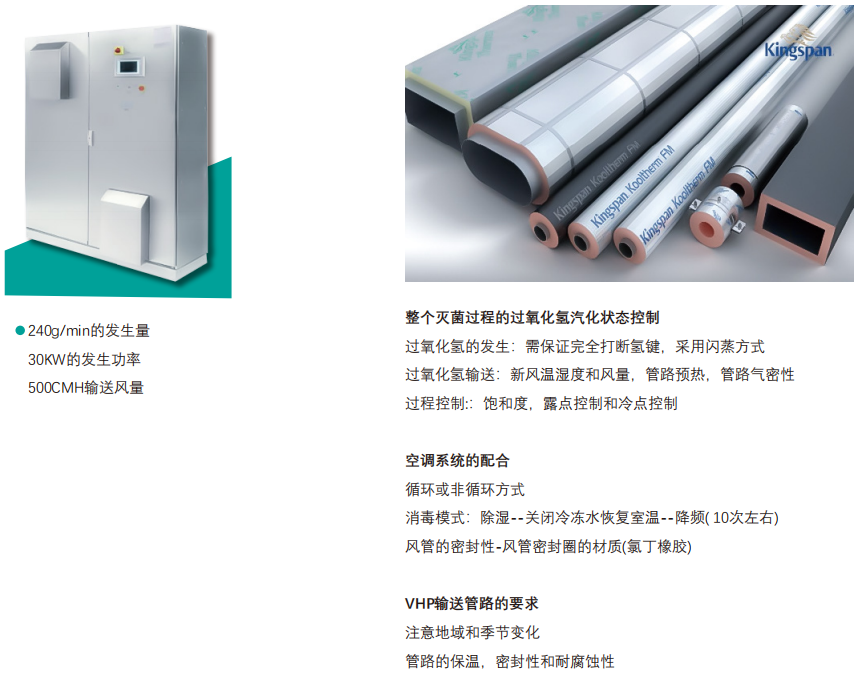

整个灭菌过程的过氧化氢汽化状态控制

一过氧化氢的发生:需保证完全打断氢键,采用闪蒸方式

一过氧化氢输送:新风温湿度和风量,管路预热,管路气密性

一过程控制:饱和度,露点控制和冷点控制

空调系统的配合

一循环或非循环方式

一消毒模式:除湿关闭冷冻水恢复室温-降频( 10次左右)

一风管的密封性风管密封圈的材质(氯丁橡胶)

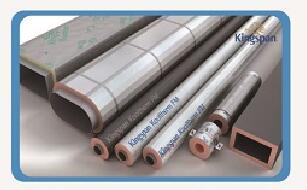

VHP输送管路的要求

一注意地域和季节变化

一管路的保温,密封性和耐腐蚀性

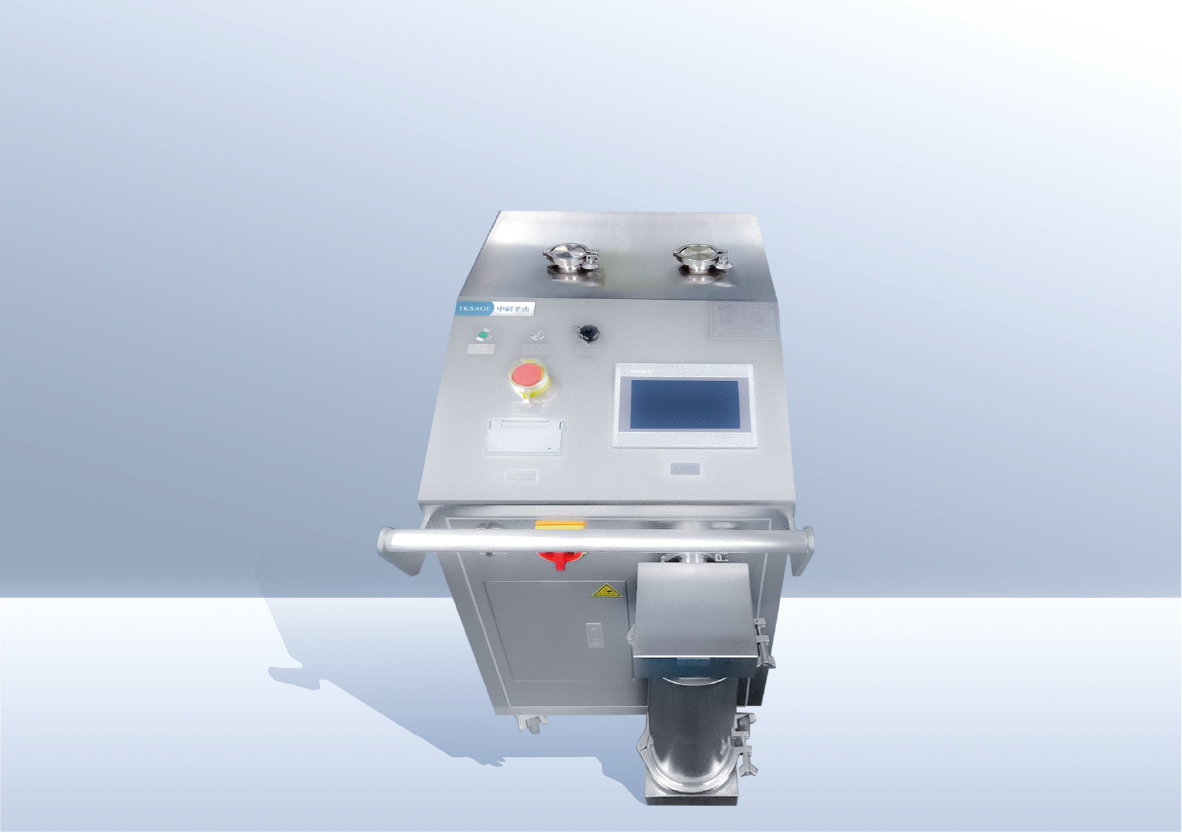

其他移动式VHP发生器

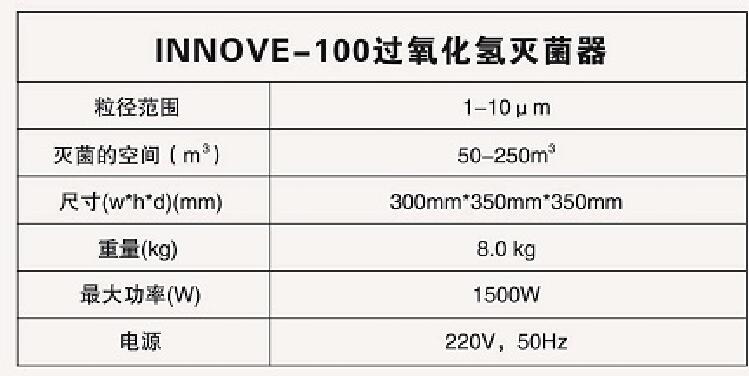

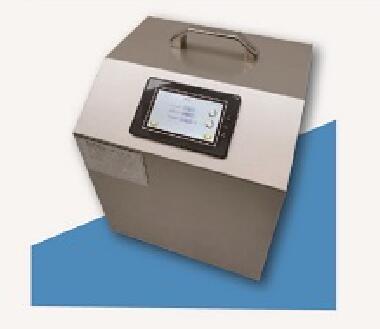

TKSAGE-100过氧化氢灭菌器


TKSAGE-100过氧化氢灭菌器
粒径范围1-10μm
灭菌的空间(m³)50-250m³
尺寸(w*h*d)(mm)300mm*350mm*350mm
重量(kg)8.0kg
最大功率(W)1500W
电源220V,50Hz

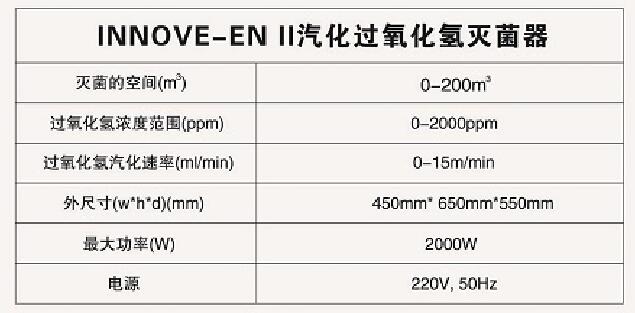

TKSAGE-EN lI汽化过氧化氢灭菌器

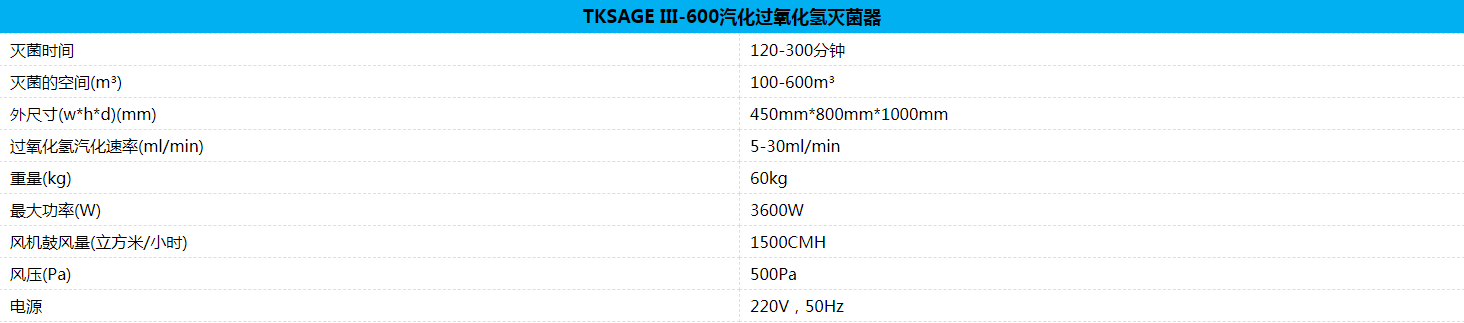

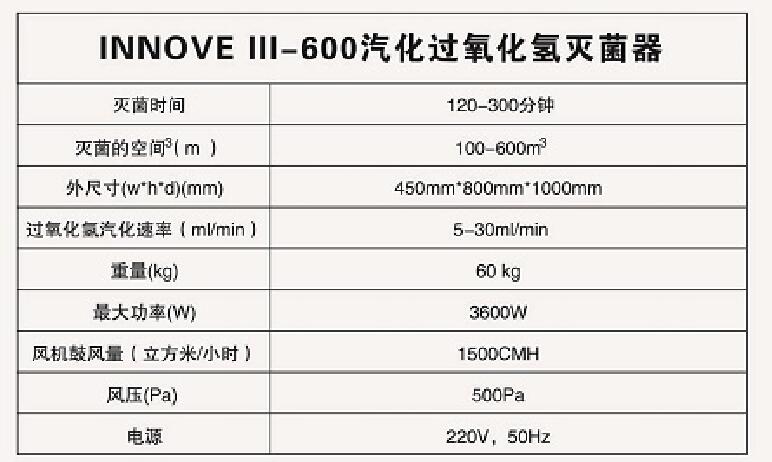

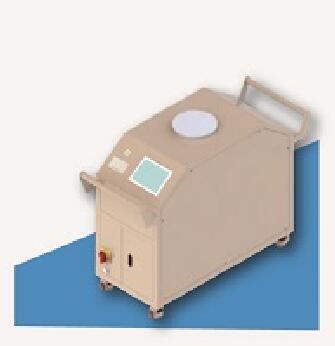

TKSAGE 11-600汽化过氧化氢灭菌器
