初效板式过滤器( 纸框)

▊▎产品特性 Advantages & Benefits

优质的滤料,合理的设计,高容尘,低阻力
采用优质蓬松的滤料,滤料是由无纺布与合成纤维组成的特殊混合物,特殊的等高皱设计,提供了较大的容尘量,更大的提高了滤料的利用率。合理设置的滤棉褶数,增加了过滤器的有效使用面积,同时降低了阻力。
坚固的双层防潮纸框结构
GroAir初效板式过滤器采用防潮纸板框架,滤纸与框架内所有相连点粘结,结构坚实可靠,确保过滤器在较差的使用环境下不变形、不损坏。内部辅以滤料支撑网,整体结构紧凑,重量轻,易于安装、拆卸。
GroAir初效板式过滤器以其低阻力、高容尘、易安装、易拆卸等特点,且正在进行UL900认证。被广泛应用于各种工业、商业、民用建筑通风系统的初效过滤段。



▊▎产品规格 Specifcations


外框
双层防潮纸板框架(镀锌、铝合金可选配)
滤料
无纺布&合成纤维
过滤效率
G3/G4/M5(EN779)
防火等级
UL900认证中
连续运行温度
≤70℃
建议终阻力
250Pa
主要应用
商用和工业用通风空调系统的预过滤
密封胶
白乳胶
厚度
1”,2”,4(22/46/96mm)


▊▎初阻力-风速关系曲线图


▊▎标注尺寸 Dimensioning (以下数据基于G4效率,根据EN779规范测试,尺寸可定制)


名义尺寸

(Inch)

实际尺寸

(mm)

额定初阻力

(Pa)

额定初阻力

(Pa)

额定初阻力

(Pa)

WxHxD(mm)
WxHxD(mm)(1.5m/s)(2.5m/s)(3m/s)
12x12x1
289x289x22
53
116
12x20x1

289x492x22

53116
12x24x1289x594x22
53116
20x20x1492x492x2253116
24x24x1594x594x2253116
12x12x2289x289x46
3678
113
12x20x2
289x492x46
3678113
12x24x2289x594x463678113
20x20x2492x492x463678113
24x24x2
594x594x463678113
12x12x4289x289x963366
93
12x20x4289x492x96336693
12x24x4289x594x96336693
20x20x4492x492x96336693
24x24x4
594x594x96336693

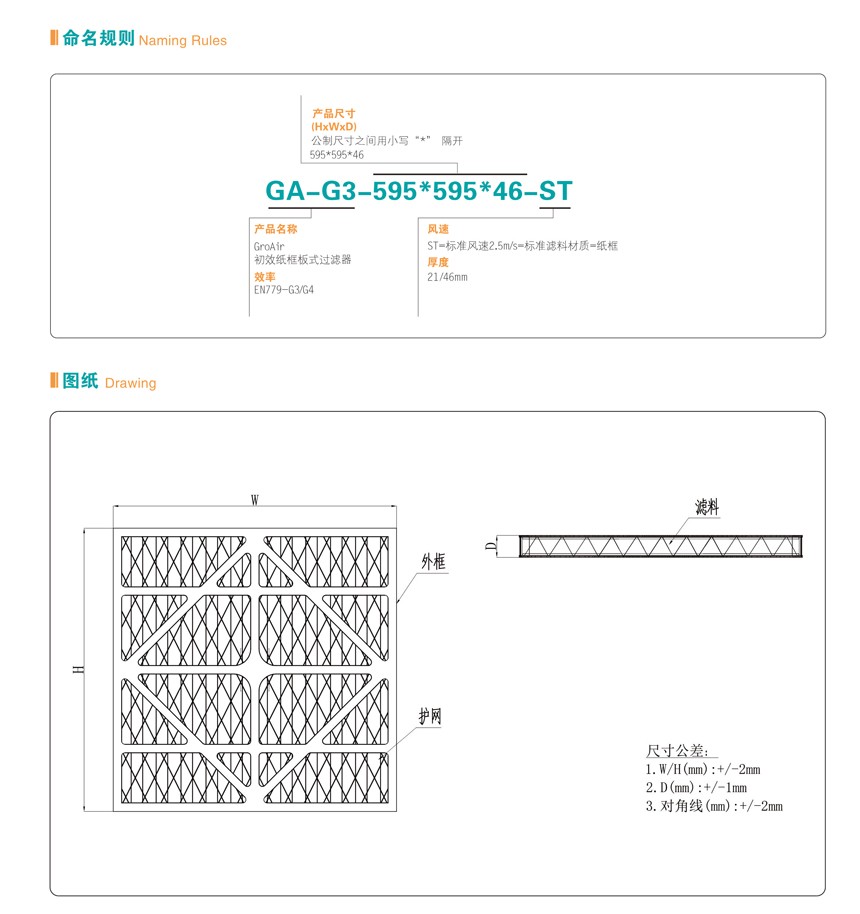

▊▎命名规则 Naming Rules




▊▎图纸 Drawing
