高效无隔板箱式V型过滤器

▊▎产品特性 Advantages & Benefits

高效无隔板箱式V型过滤器

设计优良,高密度滤料,针对性过滤

PuriCeI III高效过滤器,对空气中的微小颗粒物有极佳的过滤效果。滤林由优质玻纤滤料(打褶处理)与线状热熔胶条隔板制成,最大程度减少对

空气的阻力。v型结构装配,可容纳更多的滤料。


风量高达4000m/h,节省安装空间

PuriCeI III的设计风量较高,适用于大风量的环境中。减少相同风量下新风系统中过滤器使用数量,节省使用空间,减少能耗。在现有系统中,

PuriCeI III的超大滤料面积保证了产品的低阻力,降低了运行成本。



▊▎产品规格 Specifcations


外框镀锌框、不锈钢框
滤料防潮阻燃超细玻璃纤维
产品厚度
292mm
过滤效率
H13/H14(EN1822)
防火等级
UL900认证中
连续运行温度≤70℃
建议终阻力
≤600Pa
主要应用

商用和工业用通风及洁净室

通风空调系统的末级过滤

密封胶
阻燃性无磷聚氨酯胶


▊▎初阻力-风速关系曲线图  Initial resistance wind speed curve




▊▎标注尺寸 Dimensioning

名义尺寸

(Inch)

WxHxD(mm)

实际尺寸

(mm)

WxHxD(mm)

滤块

(V)

风量

(m3/h)

风速

(m3/h)

额定初阻力

(Pa)

H13
H14

24x24x12

610x610x292
5隔10面(5V)
4000
3.0310
340
24x24x12610x610x2925隔10面(5V)34002.5260280
24x24x12610x610x2924隔8面(4V)34002.5330360
24x24x12610x610x2922隔4面(2V)17002.5330360

额定初阻力偏差±15%

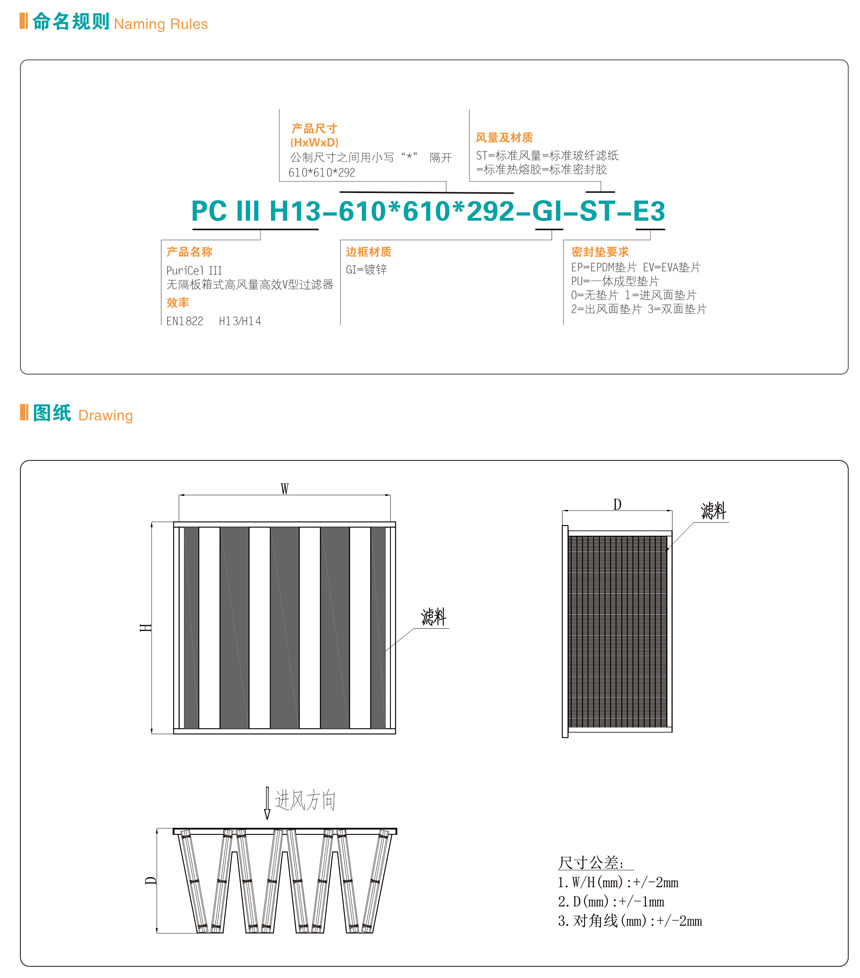

▊▎命名规则 Naming Rules




▊▎产品图纸 Product drawing
