PuriFan EFU 超薄型设备端自带风机过滤机组

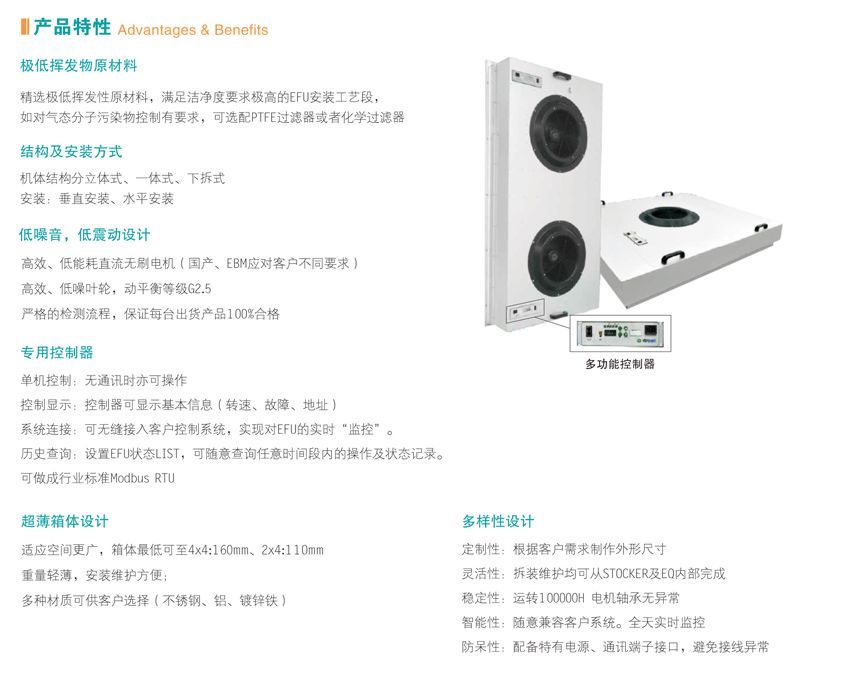

产品特性 Advantages & Benefits


极低挥发物原材料

精选极低挥发性原材料,满足洁净度要求极高的EFU安装工艺段,如对气态分子污染物控制有要求,可选配PTFE过滤器或者化学过滤器


结构及安装方式

机体结构分立体式、一体式、下拆式

安装:垂直安装、水平安装

低噪音,低震动设计

高效、低能耗直流无刷电机(国产、EBM应对客户不同要求)

高效、低噪叶轮,动平衡等级G2.5

严格的检测流程,保证每台出货产品100%合格

专用控制器

单机控制:无通讯时亦可操作

控制显示:控制器可显示基本信息(转速、故障、地址)

系统连接:可无缝接入客户控制系统,实现对EFU的实时“监控”

历史查询:设置EFU状态LIST,可随意查询任意时间段内的操作及状态记录。

可做成行业标准Modbus RTU

超薄箱体设计

适应空间更广,箱体最低可至4x4:160mm、2x4:110mm

重量轻薄,安装维护方便;

多种材质可供客户选择(不锈钢、铝、镀锌铁)

多样性设计

定制性:根据客户需求制作外形尺寸

灵活性:拆装维护均可从STOCKER及E0内部完成

稳定性:运转100000H 电机轴承无异常

智能性:随意兼容客户系统。全天实时监控

防呆性:配备特有电源、通讯端子接口,避免接线异常

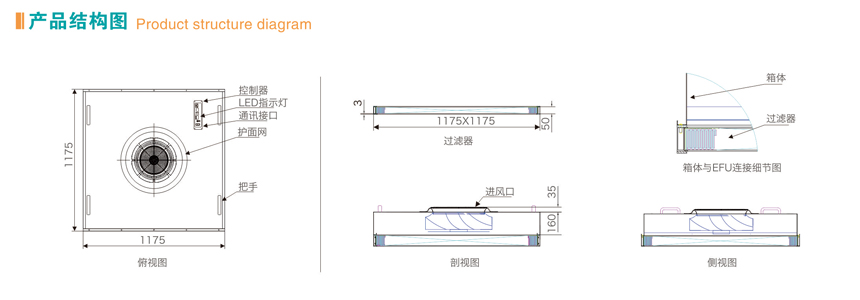

产品结构图 Product structure diagram

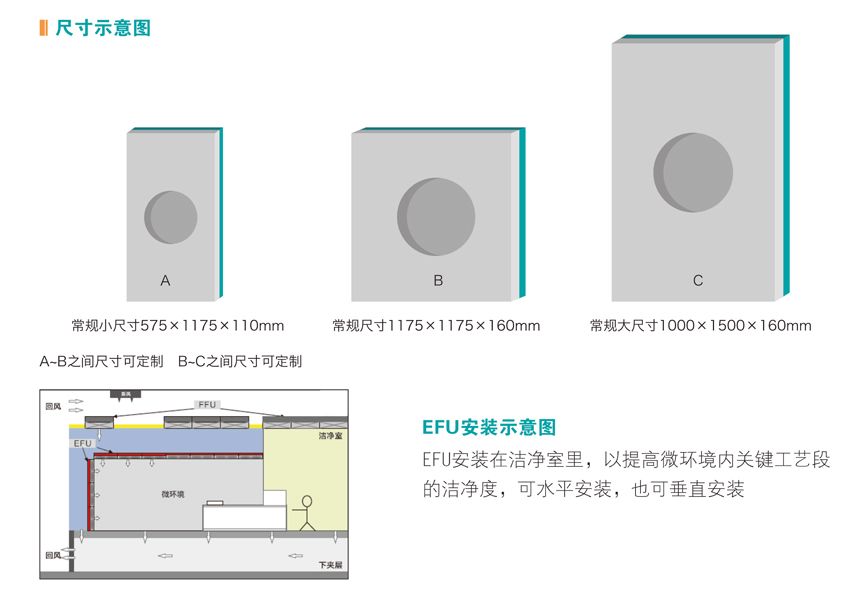

尺寸示意图

常规小尺寸575x1175x110mm
常规尺寸1175x1175x160mm
常规大尺寸1000x1500x160mm

A-B之间尺寸可定制 B-C之间尺寸可定制


EFU安装示意

EFU安装在洁净室里,以提高微环境内关键工艺段

的洁净度,可水平安装,也可垂直安装

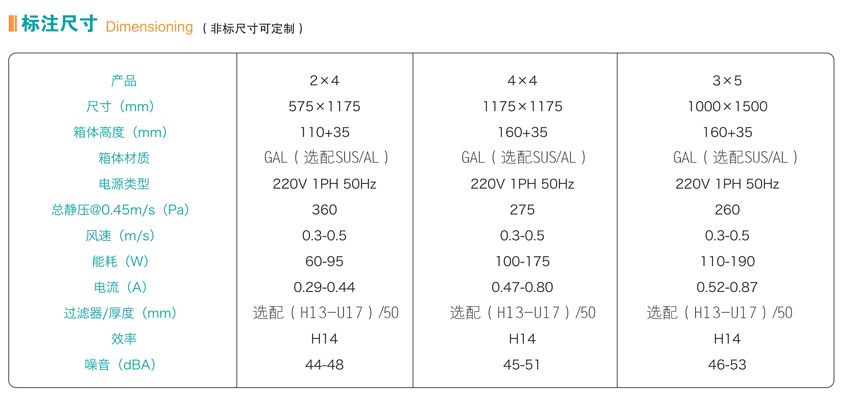

标注尺寸 Dimensioning(非标尺寸可定制)

产品
2x4
4x4
3x5
尺寸(mm)575x1175
1175x11751000x1500
箱体高度(mm)110+35

160+35

160+35
箱体材质GAL(选配SUS/AL)
GAL(选配SUS/AL)GAL(选配SUS/AL)
电源类型220V 1PH 50Hz
220V 1PH 50Hz220V 1PH 50Hz
总静压@0.45m/s(Pa)360
275260
风速(m/s)
0.3-0.5
0.3-0.50.3-0.5
能耗(W)
60-95
110-175110-190
电流(A)0.29-0.44
0.47-0.80
0.52-0.87
过滤器/厚度(mm)
选配(H13-U17)/50
选配(H13-U17)/50选配(H13-U17)/50
效率
H14
H14H14

噪音(dBA)

44-48
45-51
 46-53
